چک لیست جرثقیل دروازه ای

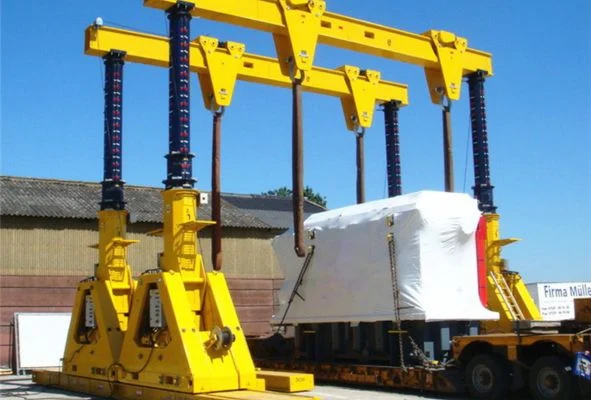

جرثقیل دروازه‌ای (Gantry Crane) یکی از انواع جرثقیل‌های صنعتی است که دارای یک سازه دروازه‌ای شکل بوده و برای جابجایی بارهای سنگین در فضاهای باز و کارگاه‌های صنعتی استفاده می‌شود. این جرثقیل‌ها بر روی ریل‌های زمینی یا چرخ‌های متحرک حرکت می‌کنند و برخلاف جرثقیل‌های سقفی نیازی به نصب روی سازه‌های ساختمان ندارند.
اجزای اصلی جرثقیل دروازه‌ای
- سازه دروازه‌ای شامل دو پایه عمودی و یک تیر افقی که مسیر حرکت بالابر را تشکیل می‌دهد
- مکانیزم بالابری شامل وینچ قلاب و سیم بکسل برای بلند کردن و جابجایی بار
- سیستم حرکتی شامل چرخ‌ها یا ریل‌ها برای حرکت جرثقیل در مسیر مشخص
- سیستم کنترل شامل کنترل دستی ریموت کنترل یا سیستم‌های خودکار برای هدایت جرثقیل
چک لیست جرثقیل دروازه‌ای
جرثقیل دروازه ای انواع مختلفی دارد که از جمله مهم ترین آن ها جرثقیل دروازه ای 5 تن است و بازرسی منظم این نوع جرثقیل برای افزایش ایمنی کاهش خطرات و بهبود عملکرد ضروری است. این چک لیست شامل بررسی‌های روزانه هفتگی و دوره‌ای جرثقیل دروازه‌ای می‌شود.
1) بازرسی روزانه (قبل از شروع کار)
- بررسی سازه دروازه‌ای از نظر وجود ترک خمیدگی یا خوردگی
- بررسی سیم بکسل و زنجیرها از نظر پارگی ساییدگی و شل بودن
- بررسی قلاب و قفل ایمنی برای اطمینان از سالم بودن آنها
- اطمینان از عملکرد صحیح ترمزها هنگام بلند کردن و پایین آوردن بار
- بررسی سیستم برقی و کنترل‌ها برای اطمینان از عدم وجود اتصالات شل یا قطع شده
- بررسی چرخ‌ها و ریل‌ها برای اطمینان از عدم وجود ترک یا انسداد در مسیر حرکت
- اطمینان از عدم وجود نشتی روغن یا گریس در سیستم‌های مکانیکی
2) بازرسی هفتگی
- بررسی عملکرد کلیدهای محدودکننده (Limit Switches) برای جلوگیری از حرکت بیش از حد
- بررسی اتصالات پیچ و مهره‌ها و سفت کردن موارد شل‌شده
- تمیز کردن و روانکاری قطعات متحرک شامل چرخ‌ها یاتاقان‌ها و سیم بکسل
- بررسی استحکام پایه‌ها و اتصالات سازه دروازه‌ای
3) بازرسی ماهانه و دوره‌ای
- بررسی فرسودگی سازه و پوشش‌های ضدزنگ برای جلوگیری از خوردگی
- تست بارگذاری جرثقیل برای اطمینان از عملکرد صحیح در ظرفیت اسمی
- بررسی سیستم برق‌رسانی و تابلوهای کنترلی برای تشخیص خرابی‌های احتمالی
- تست ترمزها و سیستم‌های اضطراری برای اطمینان از عملکرد در مواقع ضروری
- بررسی تمامی اجزای مکانیکی و الکترونیکی و انجام تعمیرات لازم
4) اقدامات ایمنی هنگام کار با جرثقیل دروازه‌ای
- فقط اپراتورهای آموزش‌دیده مجاز به استفاده از جرثقیل باشند
- ظرفیت بار مجاز رعایت شود و از اضافه‌بار جلوگیری شود
- کارگران در هنگام جابجایی بار از محدوده خطر دور بمانند
- هنگام شرایط نامساعد جوی (باد شدید باران یا طوفان) از کار با جرثقیل خودداری شود
- پس از پایان کار جرثقیل در موقعیت مناسب قفل شود و برق دستگاه قطع گردد
استفاده از چک لیست بازرسی جرثقیل دروازه‌ای باعث افزایش ایمنی کاهش هزینه‌های تعمیرات و جلوگیری از حوادث می‌شود. رعایت این موارد برای تمامی اپراتورها و مسئولان نگهداری ضروری است.
خطرات کار با جرثقیل دروازه‌ای
کار با جرثقیل دروازه ای نیازمند رعایت نکات ایمنی است زیرا عدم توجه به استانداردها و اصول ایمنی می‌تواند منجر به حوادث جدی آسیب‌های جانی و خسارات مالی شود. در این بخش مهم‌ترین خطرات مربوط به کار با جرثقیل دروازه‌ای بررسی شده است.
1) سقوط بار
یکی از خطرات اصلی سقوط بار به دلایل زیر است:
- بسته‌بندی نامناسب بار و اتصال نادرست به قلاب جرثقیل
- استفاده از سیم‌بکسل یا زنجیرهای فرسوده و معیوب
- جابجایی بار بیش از ظرفیت مجاز که باعث پارگی سیم‌بکسل و سقوط می‌شود
- حرکات ناگهانی اپراتور که تعادل بار را بر هم می‌زند
اقدام پیشگیرانه:
- استفاده از تجهیزات بارگیری استاندارد
- کنترل روزانه سلامت قلاب سیم‌بکسل و زنجیرها
- جابجایی بار با حرکات نرم و کنترل‌شده
2) برخورد جرثقیل با افراد یا تجهیزات
- حرکت ناگهانی یا بدون هشدار جرثقیل
- حضور افراد در محدوده عملیاتی جرثقیل
- دید محدود اپراتور در هنگام جابجایی بار
اقدام پیشگیرانه:
- تعیین محدوده ایمن برای کار با جرثقیل و استفاده از علائم هشداردهندهپ
- آموزش اپراتورها و کارگران برای عدم حضور در مسیر حرکت جرثقیل
- استفاده از دوربین‌ها یا سنسورهای ایمنی برای بهبود دید اپراتور
3) واژگونی جرثقیل
- بارگیری بیش از حد ظرفیت مجاز
- بادهای شدید که باعث عدم تعادل سازه می‌شود
- استقرار نامناسب جرثقیل روی سطح ناصاف
اقدام پیشگیرانه:
- رعایت ظرفیت باربرداری استاندارد
- متوقف کردن کار در شرایط باد شدید و طوفان
- استقرار صحیح جرثقیل روی سطح صاف و پایدار
4) مشکلات سیستم برقی و آتش سوزی
- اتصال کوتاه یا نوسان برق در تابلوهای کنترل
- قطع شدن ناگهانی برق هنگام جابجایی بار
- آتش‌سوزی به دلیل اتصالی در سیم‌کشی جرثقیل
اقدام پیشگیرانه:
- بازرسی منظم تابلوهای برقی و کابل‌ها برای جلوگیری از قطعی یا اتصال کوتاه
- استفاده از سیستم برق اضطراری (UPS) در مواقع قطع برق
- قرار دادن کپسول آتش‌نشانی در نزدیکی جرثقیل
5) آسیب‌های ناشی از شرایط محیطی
- کار در محیط‌های مرطوب که منجر به زنگ‌زدگی و فرسودگی قطعات می‌شود
- کار در دمای بالا که باعث کاهش عملکرد سیستم‌های هیدرولیکی و برقی می‌شود
- شرایط نامناسب جوی (باد باران برف) که خطر سقوط بار را افزایش می‌دهد
اقدام پیشگیرانه:
- استفاده از پوشش‌های ضدزنگ برای قطعات فلزی
- بازرسی مداوم شرایط آب‌وهوایی و متوقف کردن کار در شرایط خطرناک
- نگهداری منظم و روانکاری قطعات برای جلوگیری از آسیب‌های ناشی از تغییرات دما
6) نقص در سیستم کنترل و ترمزها
- عدم عملکرد صحیح کلیدهای محدودکننده (Limit Switches)
- خرابی ترمزها که باعث عدم توقف جرثقیل در زمان مناسب می‌شود
- تاخیر در واکنش سیستم کنترلی جرثقیل
اقدام پیشگیرانه:
- بازرسی و تست عملکرد ترمزها و سیستم کنترل قبل از هر شیفت کاری
- بررسی و تنظیم کلیدهای محدودکننده برای جلوگیری از حرکت بیش از حد
- انجام سرویس‌های دوره‌ای سیستم‌های کنترلی
کاربردهای جرثقیل دروازه‌ای
جرثقیل دروازه‌ای یکی از تجهیزات ضروری در صنایع مختلف است که برای جابجایی بارهای سنگین در فضاهای باز و بسته استفاده می‌شود. این نوع جرثقیل به دلیل طراحی خاص خود انعطاف‌پذیری بالایی در حمل و نقل بارهای حجیم و سنگین دارد. در ادامه مهم‌ترین کاربردهای آن بررسی شده است.
1) صنایع بندری و حمل‌ونقل دریایی
- تخلیه و بارگیری کانتینرها از کشتی‌ها و کامیون‌ها
- جابجایی کالاهای حجیم در محوطه بنادر و اسکله‌ها
- انتقال بارهای سنگین بین مناطق مختلف بندر

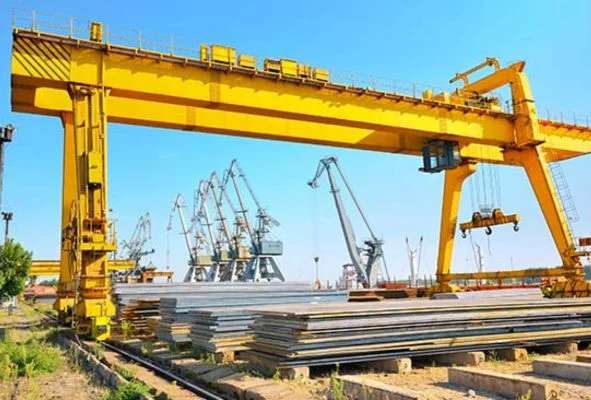

2) صنعت فولاد و ریخته‌گری
- حمل و جابجایی شمش‌های فلزی کویل‌های فولادی و محصولات ریخته‌گری
- انتقال مواد اولیه مانند قراضه فلزات به کوره‌های ذوب
- جابجایی قطعات سنگین در کارخانه‌های تولید فولاد
3) صنایع ساختمانی و پروژه‌های عمرانی
- حمل و نقل سازه‌های فلزی و بتنی در کارگاه‌های ساختمانی
- جابجایی تجهیزات سنگین در پروژه‌های راه‌سازی پل‌سازی و تونل سازی
- کمک به مونتاژ و نصب قطعات بزرگ در ساخت برج‌ها و سوله‌های صنعتی
4) صنایع خودروسازی و تولید ماشین‌آلات
- جابجایی شاسی و قطعات خودرو در خطوط تولید
- حمل ماشین‌آلات صنعتی سنگین در کارخانه‌های مونتاژ
- بارگیری و تخلیه تجهیزات سنگین در انبارهای تولیدی
5) صنایع نفت گاز و پتروشیمی
- حمل تجهیزات پالایشگاهی و قطعات سنگین در سایت‌های صنعتی
- انتقال لوله‌های بزرگ و تجهیزات حفاری
- جابجایی کانتینرهای حاوی مواد شیمیایی و صنعتی
6) انبارداری و لجستیک
- جابجایی محموله‌های سنگین در انبارهای روباز و مراکز توزیع
- بارگیری و تخلیه محموله‌ها در انبارهای صنعتی
- انتقال مواد اولیه و کالاهای حجیم در محیط‌های بزرگ
7) صنعت راه‌آهن و حمل ونقل ریلی
- حمل واگن‌ها و قطعات ریلی در ایستگاه‌های تعمیر و نگهداری
- جابجایی خطوط ریلی و سکوهای متحرک
- تخلیه و بارگیری تجهیزات سنگین از قطارها
8) صنعت نیروگاهی و تولید برق
- حمل توربین‌ها ژنراتورها و ترانسفورماتورها در نیروگاه‌ها
- جابجایی قطعات بزرگ در تأسیسات تولید برق و انرژی‌های تجدیدپذیر
- بارگیری و نصب تجهیزات نیروگاهی سنگین
مزایا و معایب جرثقیل دروازه‌ای
مزایا:
- نصب سریع و بدون نیاز به سازه‌های سقفی
- امکان جابجایی بارهای سنگین در فضاهای باز
- هزینه نگهداری کمتر نسبت به جرثقیل‌های سقفی
معایب:
- نیاز به فضای زیاد برای حرکت و عملکرد صحیح
- محدودیت در سرعت حرکت نسبت به جرثقیل‌های سقفی
- وابستگی به شرایط آب وهوایی در محیط‌های باز
