آموزش طراحی قالب در سالیدورک : راهنمای جامع و مرحله به مرحله

طراحی قالب یکی از مهارت های کلیدی در صنعت تولید است. با استفاده از نرم افزار قدرتمند سالیدورک (SolidWorks) می توانید قالب هایی دقیق و حرفه ای ایجاد کنید که در ساخت قطعات پیچیده به کار می روند. این مقاله به صورت خودمانی و مرحله به مرحله اصول و روش های طراحی قالب در سالیدورک را برای شما شرح می دهد.

طراحی قالب چیست؟

طراحی قالب به معنای ایجاد یک ساختار یا ابزار دقیق برای تولید قطعات است. این قالب ها معمولاً در فرآیندهای تزریق پلاستیک ریخته گری فلزی و قالب گیری استفاده می شوند. نرم افزار سالیدورک به دلیل ابزارهای پیشرفته اش یکی از بهترین انتخاب ها برای طراحی قالب محسوب می شود.

پیش نیازهای شروع طراحی قالب در سالیدورک

1. آشنایی با محیط نرم افزار سالیدورک : ابتدا با ابزارها و محیط سالیدورک آشنا شوید.
2. نصب ماژول های مرتبط : افزونه های مربوط به طراحی قالب مانند SolidWorks Plastics را فعال کنید.
3. درک مفاهیم اولیه قالب سازی : شامل خط جدایش زاویه خروج و بخش های متحرک قالب.

مراحل طراحی قالب در سالیدورک

انتخاب قطعه و تعریف هدف

ابتدا قطعه ای که می خواهید قالب آن را طراحی کنید انتخاب کنید. این قطعه می تواند فایل CAD سه بعدی یا مدل اولیه باشد. مطمئن شوید که تمام جزئیات قطعه شامل ابعاد و شکل کلی مشخص شده است.

وارد کردن قطعه به محیط Part

• وارد کردن مدل سه بعدی : فایل قطعه را در محیط Part باز کنید.
• بررسی مدل : ابزار Evaluate را برای تحلیل مدل و یافتن نقاط حساس مانند زوایای تیز یا خطوط اضافی به کار ببرید.

تعریف صفحه جدایش (Parting Line)

• ابزار Draft Analysis را اجرا کنید.
• زوایای مناسب برای خروج قطعه از قالب را بررسی کنید.
• خط جدایش (Parting Line) را مشخص کنید. این خط باید در محلی باشد که جدا کردن قطعه از قالب آسان باشد.

ایجاد سطح جدایش (Parting Surface)

• ابزار Parting Surface را انتخاب کنید.
• خط جدایش را به عنوان مرجع استفاده کنید.
• زاویه مناسب را برای سطح جدایش تعریف کنید.

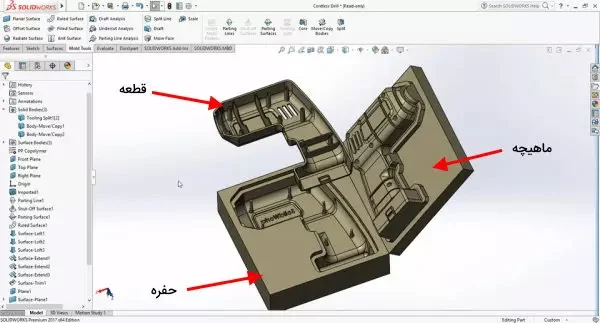

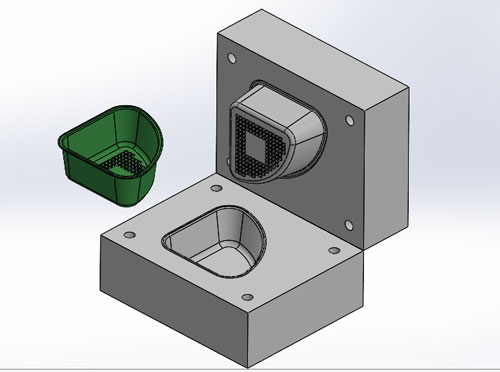

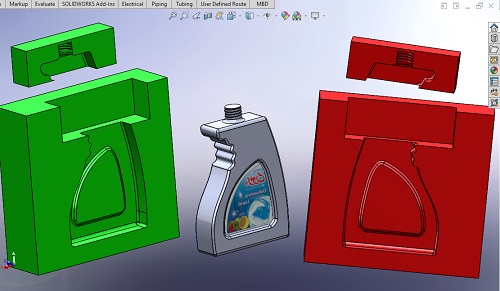

طراحی حفره قالب (Core and Cavity)

• از ابزار Core and Cavity برای ایجاد دو بخش اصلی قالب استفاده کنید :
1. Core : بخشی که درون قطعه قرار می گیرد.
2. Cavity : بخشی که شکل بیرونی قطعه را تعریف می کند.

افزودن سیستم تزریق

• مسیر جریان ماده پلاستیکی یا فلزی را طراحی کنید.
• ابزار Runner را برای طراحی سیستم راهگاهی به کار ببرید.
• نقطه تزریق (Gate) را تعیین کنید تا ماده به طور یکنواخت در قالب پخش شود.

افزودن سیستم خنک کاری

• کانال های خنک کننده (Cooling Channels) را برای تنظیم دمای قالب طراحی کنید.
• ابزار Cooling را برای شبیه سازی خنک سازی استفاده کنید.

افزودن ابزارهای کمکی

• پین های خروجی (Ejector Pins) : برای کمک به جدا کردن قطعه از قالب.
• کشویی ها (Slides) : برای قطعات پیچیده با زیرشاخه ها.

بررسی و شبیه سازی

• ابزار MoldFlow را برای شبیه سازی جریان مواد استفاده کنید.
• مشکلات احتمالی مانند پر نشدن قالب یا بروز عیوب سطحی را تحلیل کنید.

ذخیره و تهیه نقشه

• مدل سه بعدی را در قالب فایل STL یا STEP ذخیره کنید.
• نقشه های دو بعدی را برای تولید قالب آماده کنید.

جدول : مقایسه ابزارهای طراحی قالب

ابزار	کارکرد	توضیحات
Draft Analysis	بررسی زوایای خروج	کمک به تعیین زوایای مناسب
Parting Line	ایجاد خط جدایش	خط اصلی برای جداسازی قالب
Cooling	طراحی سیستم خنک کننده	کاهش زمان تولید و عیوب سطحی
Core and Cavity	ساخت بخش های اصلی قالب	جداسازی Core و Cavity

نکات مهم در طراحی قالب

1. همیشه زوایای خروج کافی را برای جدا کردن قطعه در نظر بگیرید.
2. خطوط جدایش را در نقاط غیرقابل مشاهده قطعه قرار دهید.
3. سیستم تزریق را به گونه ای طراحی کنید که مواد به طور یکنواخت توزیع شوند.

نتیجه گیری

طراحی قالب در سالیدورک با وجود پیچیدگی های اولیه با تمرین و استفاده از ابزارهای قدرتمند آن ساده تر می شود. این نرم افزار به شما امکان می دهد تا قالب هایی دقیق و حرفه ای طراحی کنید که در زمان و هزینه تولید صرفه جویی کنند.

پرسش و پاسخ

۱. آیا برای طراحی قالب نیاز به نسخه پیشرفته سالیدورک است؟

بله برای استفاده از ابزارهای پیشرفته مانند MoldFlow نیاز به نسخه Premium دارید.

۲. بهترین راه برای یادگیری طراحی قالب چیست؟

شروع آموزش SOLIDWORKS با پروژه های ساده و استفاده از ویدیوهای آموزشی آنلاین.

۳. آیا می توان قالب طراحی شده در سالیدورک را برای تولید واقعی استفاده کرد؟

بله فایل های خروجی سالیدورک قابل استفاده در ماشین آلات CNC و پرینترهای سه بعدی هستند.
